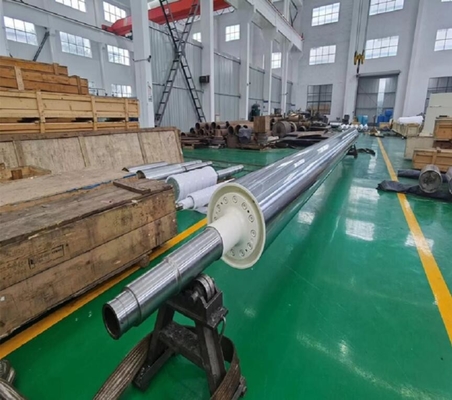

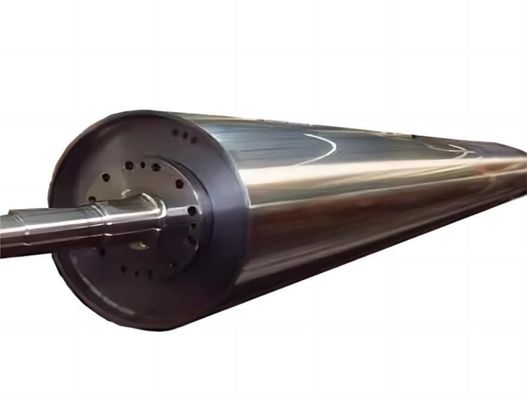

Roller di raffreddamento della superficie dello specchio per la linea di produzione di pellicole BOPP e BOPET

Rulli di raffreddamento per la linea di produzione di pellicole BOPP/BOPET

Attualmente, la struttura interna del rullo di trasferimento del calore è suddivisa in una impostazione a doppio strato a flusso singolo e una impostazione a doppio strato a flusso doppio.Il mezzo interno è l'acqua o l'olio di trasferimento del caloreLe strutture interne di questi due tipi sono diverse e i processi di produzione sono anche diversi.

1. Struttura interna del rullo di trasferimento termico a flusso singolo espanso: questo modello di rullo di raffreddamento a trasferimento termico è composto da un guscio esterno, un guscio interno e una spirale sul guscio interno.L'acqua o l'olio termico circolano dal tubo nel tubo termico interno a flusso unico, partendo dall'altra parete laterale, eliminando così il calore.

2Struttura interna di un rullo termiconduttore a doppio flusso a doppio strato: questo modello di rullo termiconduttore è composto da un guscio esterno,una conchiglia interna e un deflettore a spirale sulla conchiglia internaPertanto, a differenza di quanto sopra, questo rullo conduttore di calore adotta un doppio flusso a doppio strato.L'acqua o l'olio termico circolano dal tubo del condotto nel condotto di trasferimento del calore attraverso il flusso internoLa sua doppia efficienza è elevata, il processo di produzione è complesso e il costo è elevato.

Parametri del prodotto

Costruzione a doppio guscio
tubo interno ed esterno di S355 (Q345B)
Sistema di flusso: canali tra tubo interno e tubo esterno separati da spirali conduttrici saldate
Costruzione del disco/albero: alberi e dischi laterali di Q345B ridotti e saldati
Superficie del rullo: rivestimento cromato, rivestimento ceramico

Requisiti e tolleranze statici e dinamici: forma cilindrica ≤ 0,1 mm, fuori rotondità ≤ 0,1 mm, bilanciamento dinamico G2.5
