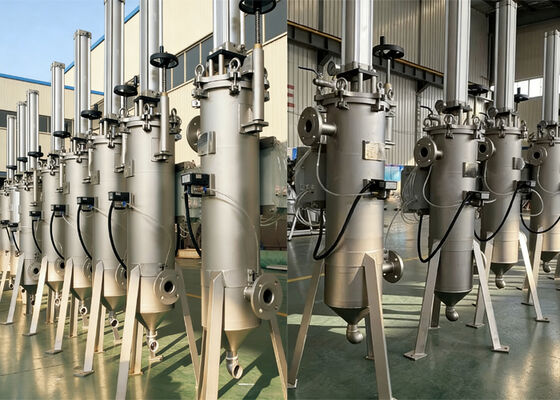

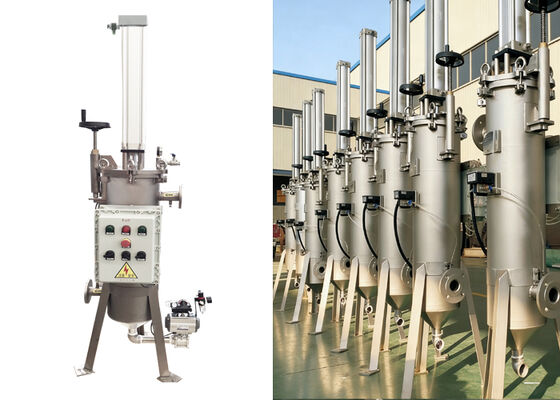

Filtro raschiatore autopulente automatico industriale per il settore petrolchimico



Il filtro autopulente a raschiatore pneumatico è una soluzione di filtrazione industriale ad alte prestazioni. Impiega un design di raschiatura meccanica per rimuovere automaticamente le particelle solide dalla parete interna della cartuccia del filtro, consentendo un'operazione di filtrazione continua online. Progettato appositamente per la lavorazione di fluidi ad alta viscosità, può gestire viscosità dei fluidi fino a 800.000 mPa·s e la sua precisione di filtrazione varia da 50 a 1500 micron. Ottiene una purificazione accurata dei fluidi pulendo rapidamente i contaminanti dalla superficie del filtro con il raschiatore, offrendo un'eccellente capacità di rimozione delle impurità ed essendo perfettamente applicabile all'acqua e a tutti i tipi di liquidi viscosi.



[Modalità di filtrazione ]

Il liquido entra dall'ingresso. Un raschiatore a forma di disco, caricato a molla, preme saldamente contro la superficie interna dell'elemento filtrante, appoggiandosi alla sua estremità superiore. Il liquido passa attraverso il raschiatore e fluisce verso l'esterno dalla superficie interna dell'elemento filtrante; le impurità vengono intrappolate su questa superficie interna, mentre il liquido filtrato esce dall'uscita. Con il passare del tempo, le impurità si accumulano gradualmente e la pressione differenziale aumenta; di conseguenza, l'elemento filtrante viene pulito al raggiungimento di una soglia di pressione differenziale preimpostata o a intervalli programmati.



[Modalità di pulizia ]

Un cilindro pneumatico aziona il raschiatore in un movimento verticale alternato per pulire l'elemento filtrante. Durante la corsa verso il basso, le impurità vengono spinte dal raschiatore verso il fondo dell'alloggiamento del filtro, dove le impurità ad alta densità si depositano nella camera di raccolta dello sporco. Durante la corsa verso l'alto, le impurità residue vengono raschiate via e spinte verso la parte superiore dell'elemento filtrante; queste impurità vengono quindi lavate via dal liquido in flusso, ritornano attraverso il raschiatore, rientrano nella superficie interna dell'elemento filtrante e vengono successivamente raschiate via durante la corsa verso il basso successiva. Ogni ciclo di pulizia è composto da più corse; una volta che la superficie dell'elemento filtrante è stata pulita, la sua capacità di filtrazione viene ripristinata. La filtrazione continua senza interruzioni durante il processo di pulizia.



[Modalità di scarico ]

Dopo più cicli di pulizia, una volta che le impurità si sono accumulate in un certo volume, la valvola di scarico viene aperta periodicamente per espellere il liquido di scarto contenente un'alta concentrazione di impurità; se necessario, queste impurità possono anche essere recuperate.



Modello filtro	Diametro interno filtro	Altezza filtro	Spessore	Precisione di filtrazione
HT-D219	250mm	1000mm	3mm	20micron
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1) Apertura a fessura ad alta precisione: Min. Fessura 20 micron.
2) Elevato grado di automazione: Può funzionare online continuamente, senza pulizia manuale frequente.
3) Struttura in acciaio inossidabile: Prevenzione della corrosione e della ruggine.
4) Nessun materiale di consumo monouso: Risparmio sui costi dei mezzi filtranti e sui costi ambientali.
