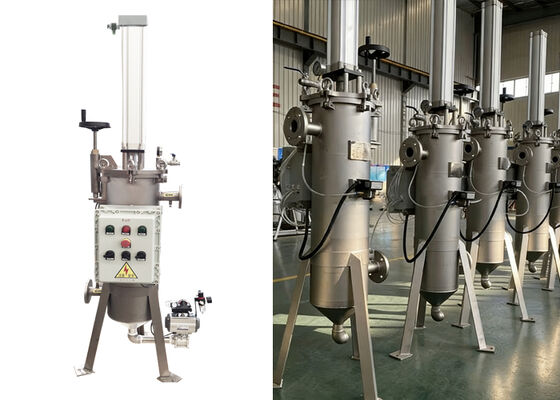

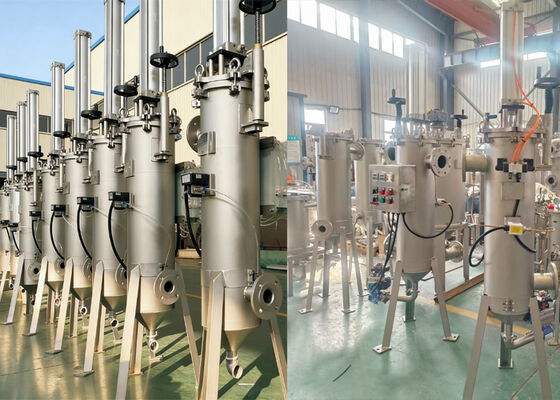

Filtro autopulente automatico a raschiatore pneumatico per l'industria chimica



Introduzione Filtro auto-pulitore a raschiatura pneumatica automatica

Il filtro a raschiatura pneumatica è una soluzione di filtrazione industriale ad alte prestazioni.Esso utilizza un disegno di raschiatura meccanica per rimuovere automaticamente le particelle solide dalla parete interna della cartuccia filtro, che consente un'operazione di filtraggio in linea senza sosta, appositamente progettato per la lavorazione di supporti ad alta viscosità, in grado di sopportare viscosità di fluido fino a 800.000 mPa·s,e la sua precisione di filtrazione va da 50 a 1500 micron. Esso ottiene una purificazione accurata del fluido pulendo rapidamente i contaminanti dalla superficie del filtro con il raschiatore,offrendo un'eccellente capacità di rimozione delle impurità ed essendo perfettamente applicabile all'acqua e a tutti i tipi di liquidi viscosi.



[Modo di filtrazione]

Il liquido entra attraverso l'ingresso.Un raschiatore a molla in forma di disco si appoggia strettamente sulla superficie interna dell'elemento filtro, appoggiandosi sulla sua estremità superiore.Il liquido passa attraverso il raschiatore e scorre verso l'esterno dalla superficie interna dell'elemento filtro■ le impurità rimangono intrappolate su questa superficie interna, mentre il liquido filtrato esce attraverso l'uscita.l'elemento filtro viene pulito al raggiungimento di una soglia di pressione differenziale prestabilita o ad intervalli programmati.



[Modo di pulizia]

Un cilindro pneumatico spinge il raschiatore in un movimento verticale reciproco per pulire l'elemento filtro.le impurità vengono spinte dal raschiatore verso il fondo della custodia del filtro,dove le impurità ad alta densità si depositano nella camera di raccolta degli sporci.Durante la corsa verso l'alto,le impurità residue vengono raschiate e spinte verso la parte superiore dell'elemento filtro;queste impurità vengono poi ripulite via dal liquido che scorre,passano di nuovo attraverso il raschiatore,ritornano sulla superficie interna dell'elemento filtro e vengono successivamente raschiati durante il successivo tratto verso il basso.Ogni ciclo di pulizia è composto da più tratti;una volta pulita la superficie dell'elemento filtroLa capacità di filtrazione è ripristinata. La filtrazione continua ininterrottamente durante il processo di pulizia.



[Modo scarico]

Dopo più cicli di pulizia,una volta che le impurità si sono accumulate fino a un certo volume,la valvola di scarico viene aperta periodicamente per espellere il liquido di scarico contenente un'elevata concentrazione di impurità;se necessario, queste impurità possono anche essere recuperate.



Modello di filtro	Filtra la Dia interna.	Altezza del filtro	Spessore	Precisione di filtrazione
HT-D219	250 mm	1000 mm	3 mm	20 micron
HT-D273	300 mm	1450 mm	4 mm
HT-D450	500 mm	1750 mm	6 mm



1) Apertura delle fessure ad alta precisione: min. 20 micron.
2)Alto grado di automazione:può operare in linea ininterrottamente,senza lavaggio manuale frequente.
3)Struttura in acciaio inossidabile:prevenzione della corrosione e della ruggine.
4) Nessun materiale di consumo usa e getta: risparmio sui costi dei filtri e sui costi ambientali.
