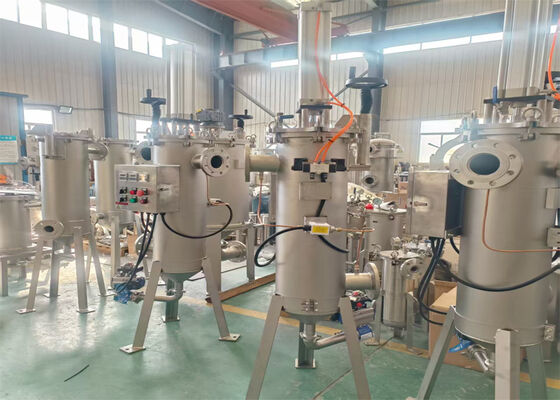

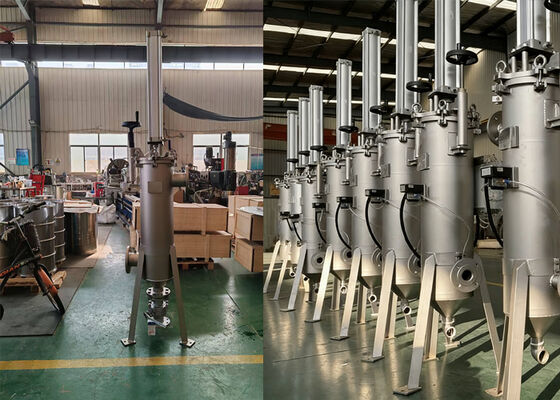

Filtro autopulente automatico di tipo pneumatico per uso industriale antideflagrante



Il filtro autopulente a raschiatore pneumatico è un'unità di filtrazione ad alta efficienza. Adotta una struttura di raschiatura meccanica per rimuovere automaticamente i contaminanti particellari dalla parete interna della cartuccia filtrante e consente una filtrazione continua in linea. Sviluppato principalmente per condizioni di lavoro ad alta viscosità, può gestire viscosità del liquido fino a 800.000 mPa·s, con una precisione di filtrazione compresa tra 50 e 1500 micron. Il dispositivo filtra accuratamente i fluidi raschiando rapidamente lo sporco dalla superficie della cartuccia per rimuovere in modo efficiente grandi quantità di impurità, rendendolo perfetto per la filtrazione di acqua e vari liquidi viscosi.



[Modalità di filtrazione ]

Il liquido entra dall'ingresso. Un raschiatore a forma di disco caricato a molla preme saldamente contro la superficie interna dell'elemento filtrante, posizionato nella sua estremità superiore. Il liquido passa attraverso il raschiatore e fluisce verso l'esterno dalla superficie interna dell'elemento filtrante; le impurità vengono intrappolate su questa superficie interna, mentre il liquido filtrato esce dall'uscita. Con il passare del tempo, le impurità si accumulano gradualmente e la pressione differenziale aumenta; di conseguenza, l'elemento filtrante viene pulito al raggiungimento di una soglia di pressione differenziale preimpostata o a intervalli programmati.



[Modalità di pulizia ]

Un cilindro pneumatico aziona il raschiatore in un movimento verticale alternato per pulire l'elemento filtrante. Durante la corsa verso il basso, le impurità vengono spinte dal raschiatore verso il fondo del corpo del filtro, dove le impurità ad alta densità si depositano nella camera di raccolta dello sporco. Durante la corsa verso l'alto, le impurità residue vengono raschiate e spinte verso la parte superiore dell'elemento filtrante; queste impurità vengono quindi lavate via dal liquido in flusso, ritornano attraverso il raschiatore, rientrano nella superficie interna dell'elemento filtrante e vengono successivamente raschiate via durante la successiva corsa verso il basso. Ogni ciclo di pulizia è composto da più corse; una volta che la superficie dell'elemento filtrante è stata pulita, la sua capacità di filtrazione viene ripristinata. La filtrazione continua senza interruzioni durante il processo di pulizia.



[Modalità di scarico ]

Dopo più cicli di pulizia, una volta che le impurità si sono accumulate in un certo volume, la valvola di scarico viene aperta periodicamente per espellere il liquido di scarto contenente un'alta concentrazione di impurità; se necessario, queste impurità possono anche essere recuperate.



Modello filtro	Diametro interno filtro	Altezza filtro	Spessore	Precisione di filtrazione
HT-D219	250mm	1000mm	3mm	20 micron
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Apertura a fessura ad alta precisione: Min. fessura 20 micron.
2)Alto grado di automazione: Può funzionare in linea continuamente, senza pulizia manuale frequente.
3)Struttura in acciaio inossidabile: Prevenzione della corrosione e della ruggine.
4)Nessun materiale di consumo monouso: Risparmio sui costi dei mezzi filtranti e sui costi ambientali.
