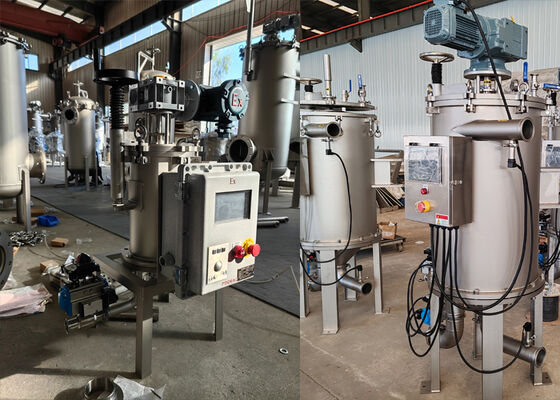

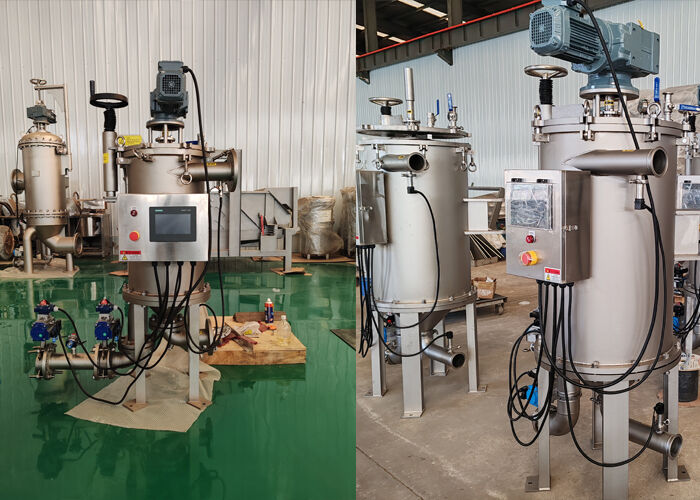

Filtro autopulente raschiatore esterno a funzionamento continuo

il liquido entra nel filtro dall'ingresso e fluisce verso l'interno dalla superficie esterna dell'elemento filtrante. L'estremità inferiore dell'elemento filtrante (setaccio a filo cuneiforme) è collegata all'uscita e il liquido fuoriesce dall'uscita. Quando una certa quantità di impurità viene intercettata sulla superficie dell'elemento filtrante (setaccio a filo cuneiforme), viene avviata la procedura di pulizia a intervalli di tempo fissi o in base alla differenza di pressione impostata. Il motoriduttore aziona la lama del raschiatore obliquamente attaccata alla superficie esterna dell'elemento filtrante per ruotare e raschiare via le impurità dalla superficie esterna dell'elemento filtrante (setaccio a filo cuneiforme). Le impurità lasciano la superficie dell'elemento filtrante (setaccio a filo cuneiforme) lungo il raschiatore e cadono sul fondo del filtro con il liquido discendente. La piastra rotante di spazzamento spazza le impurità pesanti sul fondo nella camera di raccolta dei liquami. Le impurità si accumulano nella camera di raccolta dei liquami e sul fondo del filtro. La valvola di scarico si apre automaticamente a intervalli di tempo fissi per scaricare il liquido contenente impurità ad alta concentrazione dalla porta di scarico. Se necessario, il liquido residuo scaricato può essere recuperato.
