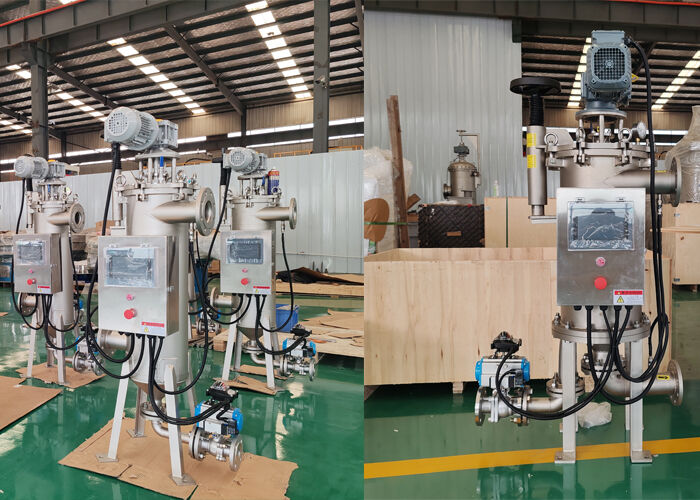

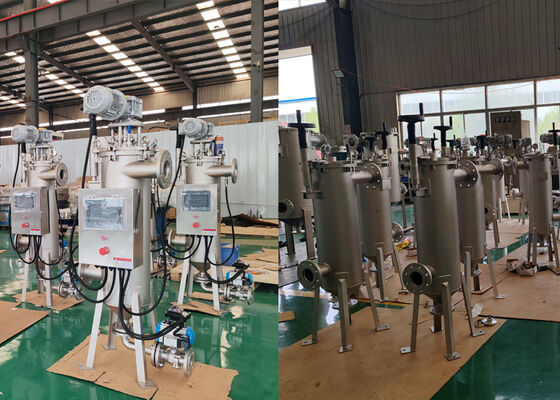

Alloggiamento del filtro autopulente raschiante completamente automatizzato

il liquido entra nel filtro dall'ingresso e scorre verso l'interno dalla superficie esterna dell'elemento filtrante. L'estremità inferiore dell'elemento filtrante (schermo a cuneo) è collegata all'uscita e il liquido fuoriesce dall'uscita. Quando una certa quantità di impurità viene intercettata sulla superficie dell'elemento filtrante (schermo a cuneo), la procedura di pulizia viene avviata ad un orario prestabilito o in base alla differenza di pressione impostata. Il motoriduttore aziona la lama raschiatrice fissata obliquamente alla superficie esterna dell'elemento filtrante per ruotare e raschiare via le impurità sulla superficie esterna dell'elemento filtrante (schermo a cuneo). Le impurità lasciano la superficie dell'elemento filtrante (vaglio a cuneo) lungo il raschiatore e cadono sul fondo del filtro con il liquido discendente. La piastra spazzatrice rotante spazza le impurità pesanti sul fondo nella camera di raccolta delle acque reflue. Le impurità si accumulano nella camera di raccolta delle acque reflue e sul fondo del filtro. La valvola di scarico si apre automaticamente a un orario prestabilito per scaricare il liquido contenente impurità ad alta concentrazione dall'apertura di scarico. Se necessario è possibile recuperare il liquido residuo scaricato.
