L serie Anodizzato di alluminio trapezoidale denti cintura di orologeria puleggia
La puleggia della cintura di sincronizzazione è generalmente realizzata in acciaio 45 #, lega di alluminio, ghisa, alluminio fuso, ottone e altri materiali.I fori interni sono disponibili sotto forma di cerchioniI trattamenti superficiali includono ossidazione naturale, annerimento, galvanizzazione, galvanizzazione a colori e spegnimento ad alta frequenza.
Come meccanismo per la trasmissione della potenza di rotazione generata dal motore, le pulegge sincrone e le cinture sincrone sono generalmente ampiamente utilizzate nella progettazione.La trasmissione e le funzioni di trasmissione sono ottenute attraverso l'impegno tra la pulizia della cintura di regolazione e i denti della cintura di regolazione.
La puleggia trapezoidale con cintura di sincronizzazione dentale è la più utilizzata ed è suddivisa in varie serie:
Serie MXL/XXL/XL/L/H/XH/XXH, serie T2.5/T5/T10/T20.
Parametri tecnici:
|
Tipo
|
bv
|
Hg
|
Y+1,5°
|
rb
|
rt
|
2K
|
|
MXL
|
0.84±0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
XXL
|
1.14±0.05
|
0.84
|
25
|
0.35
|
0.30
|
0.508
|
|
XL
|
1.32±0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
L
|
30,05±0.10
|
2.67
|
20
|
1.19
|
1.17
|
0.706
|
|
H
|
4.19±0.13
|
3.05
|
20
|
1.60
|
1.6
|
1.372
|
|
XH
|
7.90±0.15
|
7.14
|
20
|
1.98
|
2.39
|
2.794
|
|
XXH
|
12.17±0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
Caratteristiche:
1. Posizionamento preciso: la progettazione dei denti della puleggia della cintura di temporizzazione trapezoidale è derivata da ingranaggi, che possono fornire capacità di posizionamento precise.Questo li rende molto utili in applicazioni che richiedono una trasmissione e un posizionamento precisi, quali macchine utensili, macchine tessili, elettrodomestici, attrezzature commerciali e trasmissione dell'albero a camme nei motori.
2Trasmissione efficiente: la pulizia della cintura di sincronizzazione trapezoidale dei denti si adatta alla forma dei denti della cintura di sincronizzazione per fornire un dentamento positivo, simile a una trasmissione a catena o a un ingranaggio.Questo ingranaggio in avanti può fornire una maggiore efficienza della trasmissione e ridurre le perdite di energia.
3. Ridurre lo scivolamento e il colpo di ritorno: la progettazione dei denti della puleggia della cintura di temporizzazione trapezoidale può ridurre efficacemente lo scivolamento e il colpo di ritorno.Ciò significa che nelle applicazioni con elevate velocità e elevate variazioni di coppia, le pulegge trapezoidali a fascia dentata possono fornire prestazioni di trasmissione più stabili e affidabili.
4Capacità di trasmissione di coppia elevata: la progettazione della pulizia di sincronizzazione dei denti trapezoidali consente di resistere ad una trasmissione di coppia elevata.Questo li rende ideali per applicazioni che richiedono una potenza di coppia elevata, quali macchinari industriali e motori automobilistici.
5. Ampia disponibilità: La puleggia a tempo trapezoidale ha una vasta gamma di specifiche dentali, tra cui MXL, XL, L, H, XH, XXH e altre specifiche.Questo rende le pulegge sincrone trapezoidali con denti molto comuni sul mercato e facilmente disponibili.

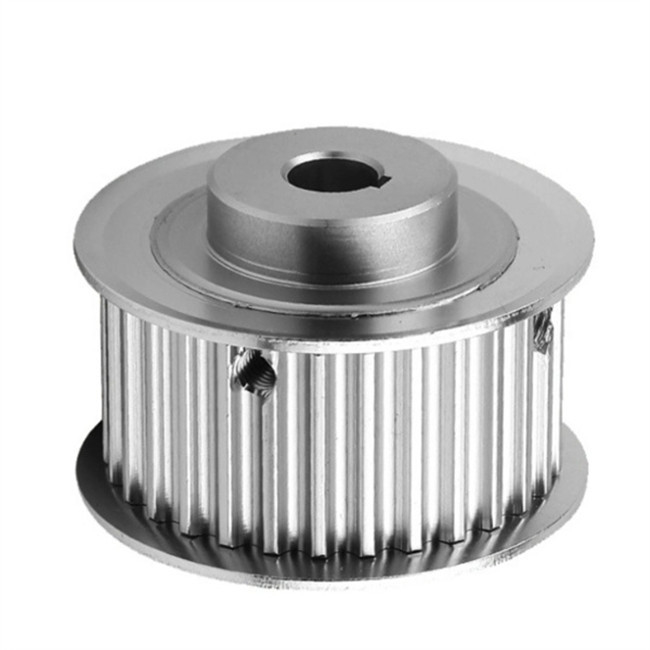

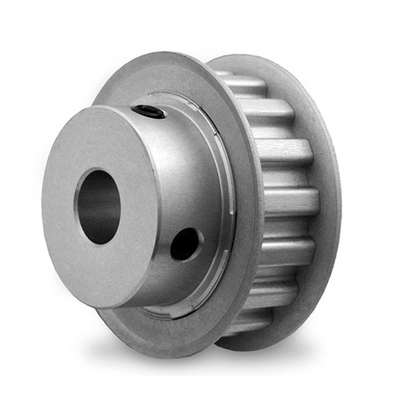

Foto di riferimento:
