Doppia linea di produzione lunga della carta Kraft da 100-500 m/min multicilindro

Linea di produzione a doppia lunghezza multi-cilindrico, linea di produzione di carta kraft

Applicazione:

utilizzati principalmente per la fabbricazione di carta kraft, carta ondulata, carta di rivestimento, cartone di carta, ecc.,

Flusso tecnologico delle attrezzature:

Casco della testa del cuscino d'aria --- doppio filo (piano superiore e filo di base) --- 750/φ800 pre-pressa di scuzione --- φ1320 doppia pressa a rotoli di pellicola --- φ1320 doppia pressa a rotoli di pellicola --- secca anteriore:20 serie di asciugatrici Φ1800 mm (disposizione 6+8+8)--- macchina di misurazione φ800/φ800--- sezione secca posteriore: 6 serie di asciugatrici Φ1800 mm (6) --- calandratore a doppio rullo --- B/M (posizione riservata) --- bobina a rullo orizzontale.

• Principali parametri tecnici
• 1.1parametri tecnici

Prodotto in carta: carta kraft, test-liner

Peso di base: 110-150 g/m2

Peso di base calcolato: 112 g/m2

Larghezza di guarnizione: 3600 mm

Larghezza del rullo: 3350 mm

Larghezza del filo: 3800 mm

Velocità dell'ugello: 3650 mm

Velocità di lavoro: 300 m/min

Velocità di progettazione: 350 m/min

Velocità di galleggiamento: 25 m/min

Capacità nominale: 68 t/giorno (112 g/m, 150 m/min, 3300 mm, efficienza al 100%)

Diametro: 4350 mm

Tipo di azionamento: azionamento sezionale del convertitore di frequenza CA

Disposizione: layout a strato singolo, macchina a destra (in piedi alla macchina a bobina e guardando verso la direzione della macchina, il lato di azionamento è sul lato destro)

1.2 Condizione tecnologica 1.2.1 Rapporto di polpa

Strato superiore: % di pasta

Strato di base: % di pasta

1.2.2 peso della carta e consistenza della pasta

Strato superiore: consistenza della pasta 40 ∼ 60 g/m2:00,3% 0,6%

Strato di base: 70 ≈ 90 g/m2 consistenza della pasta:00,5% 1,0%

1.2.3 parametri della tecnologia della carta

Secchezza nella stampa: ≥22%

Secchezza nell'asciugatrice: ≥44%

Dryness nella macchina di dimensionamento: 92%

Siccità fuori dalla macchina di misurazione: 65~70%

Quantità di colla per dimensionamento: 2,5-3 g/m²(per ogni superficie), tenore di colla solida: 8~12%

Secchezza della carta finita: 92%

Percentuale di restringimento orizzontale (media): ≤ 4%

Deficit di umidità orizzontale: ≤±7,5%

Deficit di grammaggio orizzontale: ≤±1,0%

Secchezza quando ogni strato di carta si ricombina: ≥12%

1.3 tensione del rivestimento del filo e del feltro

Formaggio di filo 8kN/m 7kN/m

Feltro 5kN/m 4kN/m

filo secco 5kN/m 3kN/m

1.4 requisiti per acqua, elettricità, vapore e aria compressa 1.4.1 acqua dolce e acqua depurata

Requisito: puro, incolore, ripulito di sabbia.

Pressione: 3 MPa,0.4MPa due tipi

Valvola PH: 6-8

1.4.2 alimentazione elettrica

Voltaggio del motore: 380/220±5%

tensione di comando: 24V

Frequenza: 50 Hz±1%

1.4.3

Pressione di vapore:Pressione massima di essiccazione: 0,5 MPa

1.4.4 sistema idraulico

Pressione nominale: 16Mpa

Pressione di funzionamento impostata: 14Mpa

Precisione di filtraggio dell'olio: 20 μm

Temperatura dell'olio di alimentazione: ≤ 30°C

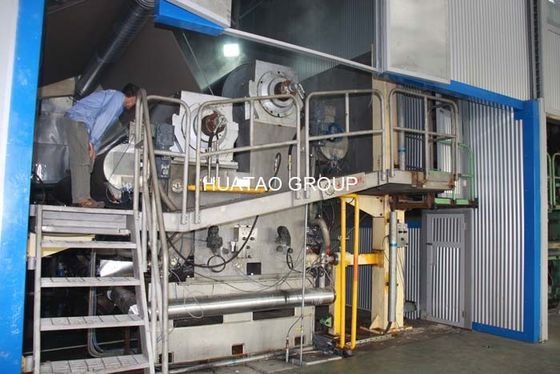

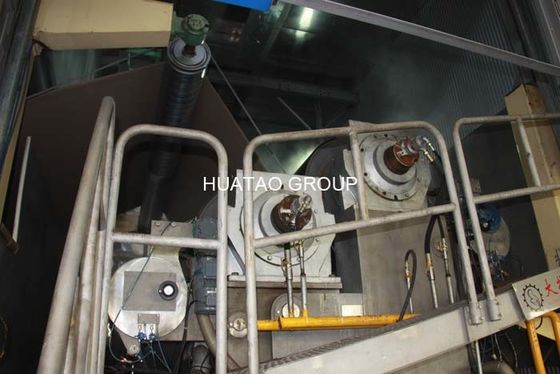

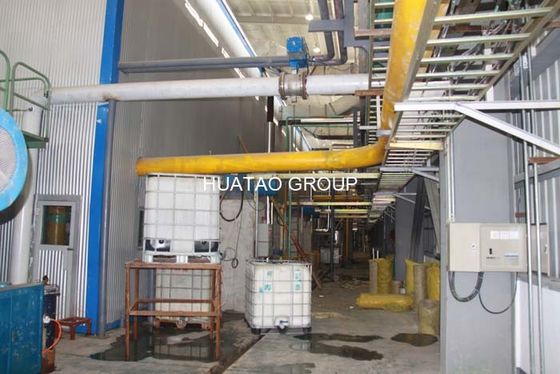

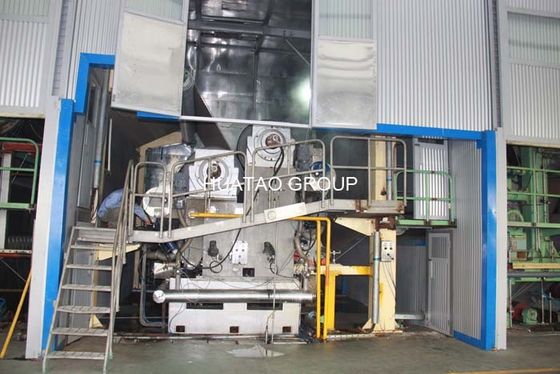

Foto:
